气动冲击钻是一种轻巧灵便的气动工具,具有安全稳定、性能高效、高气压、冲击力强劲的特点。使用压缩空气做为动力，具有无可比拟的安全优势。气

动冲击钻使用简便，在矿井下，只要有压缩空气管道的地方就能工作,不需要远距离拉电线等。气动冲击钻是提高工作效率，减轻劳动强度的必备工具。

气动冲击钻又称之为风动冲击钻、手持式凿岩机、矿用气动冲击钻、风动电锤、防爆气动冲击钻、气动钻机、矿用钻打孔机等.

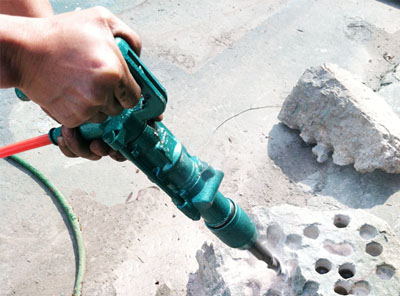

QCZ-1气动冲击钻又名Y5凿岩机,Y5凿岩机是一种用途广泛的小型手持凿岩机，该机重量轻体积小，操作简单，耗气量小深受用户的喜欢。
气动冲击钻型号：QCZ-1气动冲击钻、QCZ-2气动冲击钻。
气动冲击钻型号表示含义：
QCZ-1气动冲击钻　 Q：气动 C：冲击 Z：钻 1：设计序列号

矿用气动冲击钻分类:

a.矿用气动钻机在煤矿下按打孔能力大小的不同，可分为：QCZ-1气动冲击钻、QCZ-30气动冲击钻；
矿用气动冲击钻技术参数表:

参数	QCZ-1气动冲击钻							QCZ-30气动冲击钻
工作压力	0.5～0.7Mpa							0.5～0.7Mpa
耗气量	0.7L/min							1.1L/min
冲击能量	≥2.5J							≥3J
冲击频率	≥48Hz							≥45Hz
外形尺寸	366×185×76mm							395×200×89mm
重量	4.5kg							5.3kg

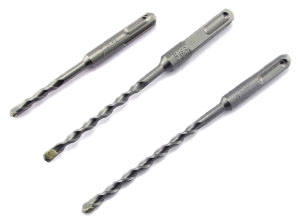

钻头规格Φ(mm)	8	12	14	16	18	20	24	8	10	12	14	16	18	20	22	25	28	30
钻头总长(mm)	420							280										--
								--		400
								--		600
								1、如需其他规格钻头，请联系我们后确定 2、QCZ-30钻头，比相同规格的QCZ-1钻头，价格更便宜

注：标配产品佩戴一支钻头（型号任选），如需钻头客户需另外告知购买。

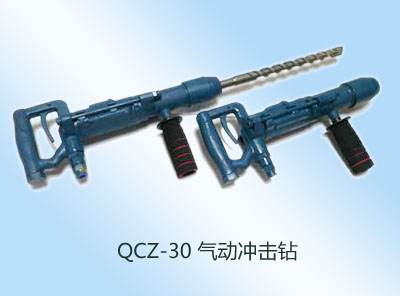

QCZ-30气动冲击钻使用的钻头设计额定值：直径最大至30mm，长度最大至600mm。当用户选用钻头的直径超出上表所列数据时，如直径为32、35mm或长度为700-1000mm时，可能导致大幅降低工作效率！！！

b.按使用动力的不同分为：气动冲击钻、防爆电动冲击钻；
相比防爆电动电锤，气动冲击锤仅使用0.5～0.7Mpa的压缩空气做为动力，具有无可比拟的安全优势，不存在长期工作后的绝缘老化从而导致电击、短路等会产生严重的煤矿安全事故等。另外气动冲击钻使用简便，在矿井下，只要有压缩空气管道的地方，就能工作，不需要远距离拉电线等。

一、气动冲击钻-功能特点

- 气动冲击钻是轻便灵巧的小型气动工具,具有单纯冲击、单纯顺时针旋转以及既冲击又旋转的复合功能.
- 功率大,气动防爆无火花,在高瓦斯矿井中，尤其能体现其安全性。
- 结构简单、易于操作，使用时连接上空压机直接使用就可以了.
- 使用简便,只要有压缩空气管道的地方就能工作,不需要远距离拉电线.
- 具有可移动性和可拆迁性，体积可大可小，不受限制，携带方便，实施快捷.
- 具有防盗、防水、防静电等功能.

二、气动冲击钻-结构和工作原理

本冲击钻由柄体、压柄、气缸、机头、推杆等组成。压气由气管连接管接头进入压柄进行气量调节而进入气缸，再由推杆调节行成冲击回转或单纯冲击，从而达到冲击或回转的作用。气动冲击钻通过压缩空气为动力驱动带动齿轮加大钻头的动力，从而使钻头刮削物体表面，更好的洞穿物体。

三、气动冲击钻-使用范围

气动冲击钻是一种多功能的气动钻机.主要用于岩石、砖墙、混凝土等构件上安装管道、架设动力线路、安装地脚螺栓；煤矿、化工厂、精炼厂、建筑、重工业、有危险潮湿气体的隧道、水下及狭窄的空间作业；尤其在高瓦斯矿井中，气动防爆无火花更能体现其安全性；

四、气动冲击钻-工作条件

a) 环境温度：5℃～45℃；
b) 相对湿度不大于95％（+25℃时）；
c) 海拔高度不超过1000m；
d) 具有甲烷和空气混合物的煤矿井下。

五、气动冲击钻-使用说明

使用钻机的人员，必须熟悉钻机的性能、结构、操纵方法及安全事项。
使用的压缩空气必须洁净。
工作前要加注润滑油,拧开手柄上的螺堵即可加油,请使用GB443规定的N46、N22润滑油.
必须保证钻机中气马达的油雾润滑，空载运转时间不能超过60S。
连接通气管前必须先将管道内吹洗干净，以防杂物堵塞通道。
开机前检查气管接头是否拧紧，以免气管崩脱伤人。
使用的钻头应是锐利的。
使用气压以0.5~0.6Mpa为宜,推力可通过压柄握力大小调节.
凿岩时推力要适当:推力过大，钻杆转数降低，影响工作效率;推力不足，机器跳动，亦影响效率，且易使钻具损坏。
需要冲击时请调整推动推杆。
钻孔时，一定要注意排屑。
钻交交叉孔时，应先行钻大直径孔，再钻小孔径;
钻通孔时，当钻头即将钻穿之瞬间，扭力最大，因此这时需要轻压力慢进刀，以免钻头因受力过大而扭断。
钻头使用后，一定要立即检查是否有破损、钝化等不良情形的出现，如果有应立即加以研磨、修整，以免给下次使用带来麻烦。
存放钻头时，钻头应对号入座，方便日后拿取，节省了寻找钻头的时间。
发生下列情况者禁止使用：减速箱内声音不正常，如有碰击声等。
钻机如有问题请不要自行拆机及时返厂处理、谢谢合作！

六、气动冲击钻-日常保养

1．时时检查油雾器中是否有油，要保证气马达的润滑。
2．要保证压缩空气的清洁，以免造成气马达的磨损，而减少气马达的使用寿命。
3．经常检查橡皮密封圈的磨损的情况。
4．更换磨损严重的轴承和齿轮，清理油污，换新的润滑油。
5．使用后的钻机，须擦净灰尘、油污等脏物，检查螺钉、螺帽紧固情况。
6．检查清理后，钻机应妥善保管在干燥地点，防止机件锈蚀。
7. 机器尽可能避免空打，以免损坏机件。
8. 上卸钻具必须按上机头上的滑套方可上卸，但不能从夹中拔出

七、气动冲击钻-定期检查

1. 由专业电工定期更换气动冲击钻的换碳刷及检查弹簧压力。　　
2. 保障冲击钻机身整体是否完好及清洁及污垢的清除，保证冲击钻动转顺畅。　　
3. 由专业人员定期检查手电钻各部件是否损坏，对损伤严重而不能再用的应及时更换。　　
4. 及时增补因作业中机身上丢失的气动冲击钻机体螺钉紧固件。　　
5. 定期检查传动部分的轴承、齿轮及冷却风叶是否灵活完好，适时对转动部位加注润滑油，以延长手电钻的使用寿命。　　
6. 使用完毕后要及时将手电钻归还工具库妥善保管。杜绝在个人工具柜存放过夜。
7. 发现问题必须及时处理或更换零件方可使用。

八、气动冲击钻钻头-常见故障

1 钻孔时，如感到费力或钻削速度减慢,应检查钻头,可能己经磨钝,需重新磨刃或气压不足。　
2 钻头钻削时，如果出现破碎或突然停止的现象，这一现象的出现，主要是因为进刀太快，磨利或钻孔时急冷急热之原故所造成的。
3 钻削使钻头中心裂开，这可能是钻唇间隙角太小，进刀太快而钻头钝化，压力太大，或工件夹置不良所致。
4 钻削时钻头折断，可能是钻唇间隙角太小或钻削速度太高等因素所造成的。

卓力提示：在使用气动冲击钻的时，一定要按照正确的步骤来操作，还要做好相应的维护工作，这样才能避免损伤情况的出现。同时，在对气动冲击钻的进行维修时，一定要让专业的人员来操作，切不可盲目的拆卸，以免导致二次损害情况的发生。

九、气动冲击钻-服务体系

1、为了保证气动冲击钻的高可靠性和先进性，气动冲击钻的选材均选用国内或国际优质名牌产品。
2、对气动冲击钻性能的检测，我们诚请用户亲临对冲击钻进行全过程、全性能检查，待冲击钻被确认合格后再装箱发货。
3、在同等竞争条件下，我公司在不以降低气动冲击钻技术性能、更改气动冲击钻部件为代价的基础上，真诚以最优惠的价格提供给贵方。

因产品生产批次、具体型号不同，以上图片仅供参考，价格视行情略有浮动，详情可联系我们的销售人员进行具体核实！
